Manuale utente BURCHDA R5 PRO

BICICLETTA ELETTRICA R5 PRO

FUNZIONAMENTO E MANUTENZIONE

MANUALE UTENTE

Attenzione
  • Prima di tutto, controlla attentamente che tutte le parti siano in buone condizioni. In caso di problemi, contattare il rivenditore in tempo.
  • Rispettare le leggi e i regolamenti sul traffico cittadino durante l'utilizzo.
  • Rallenta in caso di pioggia, neve e quando attraversi strade scivolose, aumenta lo spazio di frenata durante la frenata ed evita di viaggiare il più possibile per garantire la sicurezza.
  • Non smontare le parti senza autorizzazione. Se è necessario sostituirli, acquistare parti standard dai distributori.
  • È vietato guadare durante la guida o durante la guida nei giorni di pioggia. Quando l'acqua accumulata inonda la posizione più bassa del mozzo del motore, ciò causerà un guasto alla linea.
  • Non toccare la punta metallica della batteria, altrimenti produrrà una grande corrente di cortocircuito e causerà incidenti e incendi, presta attenzione!
  • Indossa il casco quando guidi una bicicletta elettrica e trasporta oggetti secondo la legge.
  • Non parcheggiare le biciclette elettriche nell'atrio, nelle scale, nei passaggi pedonali e nelle uscite di sicurezza degli edifici.
  • A causa del continuo miglioramento tecnologico dei prodotti, potrebbero esserci cose diverse tra gli oggetti fisici e le istruzioni. Per favore prendi gli oggetti fisici come standard.



Suggerimenti speciali:

Non parcheggiare le biciclette elettriche nell'atrio, nelle scale, nei passaggi pedonali e nelle uscite di sicurezza degli edifici.

Le biciclette elettriche non devono essere ricaricate e parcheggiate negli edifici residenziali. Durante la carica, dovrebbero stare lontani da combustibili e materiali infiammabili ed evitare di caricare per lungo tempo.

Le batterie usate non possono essere smontate senza autorizzazione.



Precauzioni per la guida
· Accelerare lentamente durante la partenza e aiutarsi con i pedali durante la salita, il che può prolungare la durata di batterie e motori.
· Il controller della bicicletta è dotato di una funzione di protezione da sovraccarico, che interromperà automaticamente l'alimentazione in caso di sovraccarico e, quando tornerà alla normalità, l'alimentazione della bicicletta elettrica verrà attivata automaticamente.
· La capacità di carico massima di questa bicicletta è di 180 kg (compreso il peso dei ciclisti). Non sovraccaricare la guida. Quando si guida su strade complesse, provare a guidare e ad attivare la funzione di assorbimento degli urti.


Precauzioni per il parcheggio
· Durante l'implementazione, l'interruttore di alimentazione deve essere spento per evitare incidenti causati dall'avvio improvviso della bicicletta a causa della rotazione involontaria della manopola di regolazione della velocità. Durante il parcheggio, spegnere l'alimentazione, bloccare la batteria e rimuovere la chiave.
· Per il bene della tua sicurezza di guida e per mantenere la tua bicicletta nelle migliori condizioni, ti preghiamo di sottoporla a regolare manutenzione.


Conservazione della batteria
· Conservare la batteria a una temperatura ambiente di 20 ~ 25℃ e non conservare la batteria in un ambiente con temperatura superiore a 50℃, altrimenti potrebbe all’attenuazione irreversibile della capacità della batteria.
· Se la bicicletta non viene utilizzata per un lungo periodo (come inverno, estate o altre circostanze speciali
), la batteria deve essere estratta e conservata separatamente, mantenuta e caricata regolarmente, altrimenti la batteria potrebbe esaurirsi e provocare danni irreversibili.
· La capacità di stoccaggio più adatta della batteria è del 50%, mentre lo stoccaggio a lungo termine inferiore al 10% o superiore al 90% porterà ad un'attenuazione irreversibile della capacità della batteria.



Tabella di configurazione prodotto

Cornice

Lega di alluminio

Freno

Freno idraulico

Peso della batteria

4.4KG

Asse centrale

Albero centrale sigillato

Velocità variabile

shimano 8 velocità

Carica

Circa 180Kg

Strumento

Strumento intelligente

Hub

Ruota monopezzo/ruota a raggi

Controllore

Controllore vettoriale

Tempo di ricarica

6-7ore

Misura del pneumatico

26 pollici

Abilità di arrampicata

Circa 30°

Peso corporeo

38KG





* Tieni presente che a causa dell'aggiornamento del prodotto, la bicicletta che possiedi potrebbe essere diversa dall'immagine e dalla configurazione.

* La configurazione del prodotto è soggetta a oggetti fisici.



Installazione della bicicletta

Poiché il 95% delle biciclette è stato installato, il resto può essere installato direttamente dopo aver ricevuto.

1. As shown in the figure, the front wheels of the bicycle you receive are separated from the bicycle body.

1. Come mostrato nella figura, le ruote anteriori della bicicletta ricevuta sono separate dal corpo della bicicletta.



 2. Adjust the position of the riser.

2. Regolare la posizione del montante.



3. Install handlebar rise

3. Installare il montante del manubrio



4. Stick the front fork on the quick release

4. Attaccare la forcella anteriore allo sgancio rapido



5. Adjust the center position of the tire so that the positions on both sides are the same.

5. Regolare la posizione centrale del pneumatico in modo che le posizioni su entrambi i lati siano le stesse.



6. Tighten the left and right nuts as shown

6. Stringere i dadi sinistro e destro come mostrato



7. Install the fenders and tighten the screws

7. Installare i parafanghi e serrare le viti



8. install lights

8. installa le luci

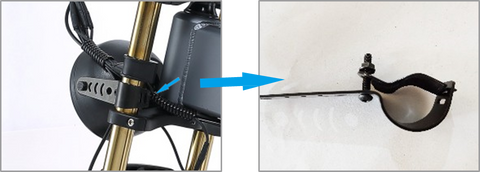

9. Inserisci il n. 1 pezzo di fissaggio nella fessura del n. 2 pezzi di fissaggio come mostra l'immagine a destra



11. Install the No. 5 washer and No. 6 screw as shown in the figure

11. Installa il n. 5 rondelle e n. 6 viti come mostrato in figura



12. Link the light line, pay attention to the arrow corresponding to  the direction of the arrow at the other end

12. Collega la linea luminosa, presta attenzione alla freccia corrispondente alla direzione della freccia all'altra estremità



 13. Install the left and right pedals separately

13. Installare i pedali sinistro e destro separatamente



Rendering di installazione di biciclette

Bicycle Installation Renderings



3. Descrizione della forcella

Ruotare l'interruttore sul lato sinistro per cambiare il sistema di smorzamento della forcella anteriore e regolare la morbidezza e la durezza dello smorzamento sul lato destro.



Descrizione centralina manubrio

Handlebar control unit description

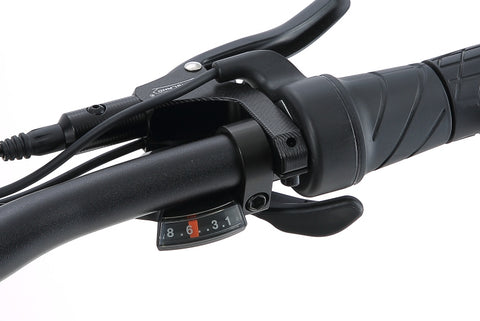

Descrizione del quadrante a velocità variabile

Description Of Variable Speed Finger Dial

Selettore manuale per il cambio di velocità a otto livelli

· Utilizzare il selettore di velocità durante la pedalata. (Nota: non utilizzarlo quando è fermo)
· Quando si cambia velocità, è necessario regolarlo passo dopo passo (nota: non regolare direttamente dal livello 1 al livello 8)

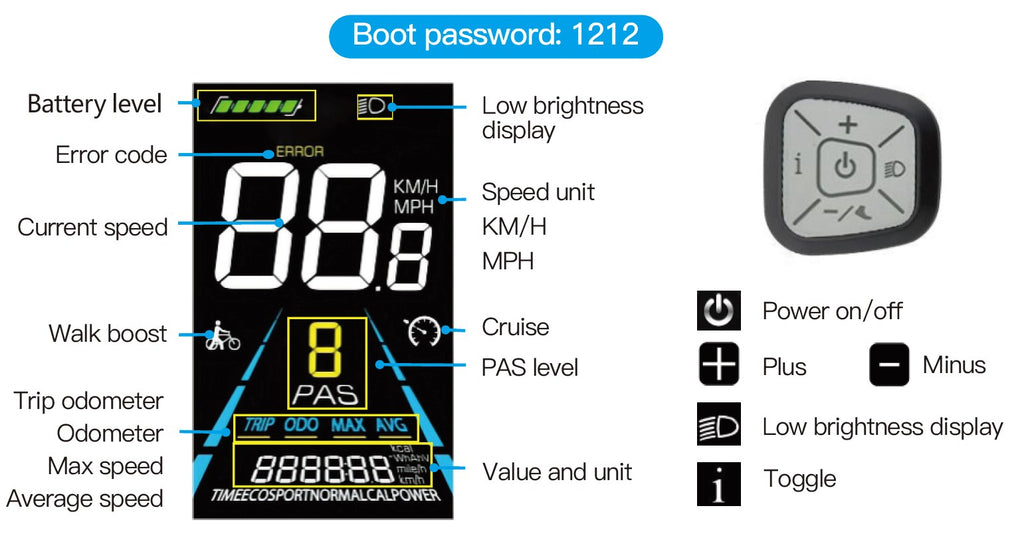

Descrizione dello strumento

Instrument Description



Accensione/spegnimento

Premere a lungo  per accendere/spegnere il display. Quando il display è spento, non utilizzerà la carica della batteria e la corrente di dispersione è inferiore a 1uA.



AVVISO:Il display si spegnerà automaticamente se non viene utilizzato per più di 10 minuti.



Cambio interfaccia display

Quando il display è acceso, mostrerà la velocità attuale (km/h) e il contachilometri parziale (km) per impostazione predefinita. Premere brevemente  per alternare tra contachilometri parziale (km), contachilometri (km), velocità massima (km/h) e velocità media (km/h)



Modalità camminata potenziata

Premere a lungo e tenere premuto , la bicicletta elettrica entra nella modalità camminata potenziata. La bicicletta elettrica camminerà ad una velocità fissa di 6 km orari e il display visualizzerà . Rilascia  per interrompere immediatamente l'erogazione di potenza e ripristinare lo stato
prima del potenziamento della camminata.

AVVISO:La modalità Walk Boost può essere utilizzata solo quando si spinge
la bicicletta elettrica, non utilizzarla durante la guida.

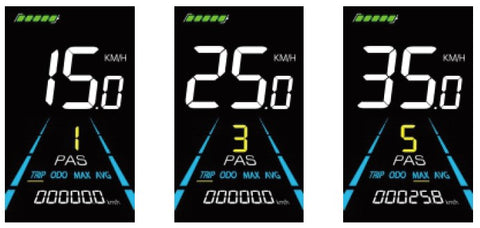

Selezione livello PAS

Premi /  per cambiare il livello PAS della bicicletta elettrica, modificando così la
potenza in uscita del motore

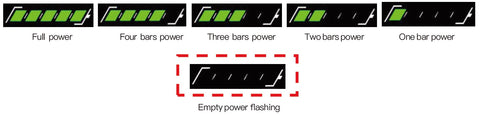

Visualizzazione del livello della batteria
Il livello della batteria viene visualizzato come 5 barre. Quando la batteria è completamente carica, tutte le 5 barre si illuminano. Quando la batteria è completamente scarica, la barra inizierà a lampeggiare, avvisando l'utente di caricare la batteria il prima possibile



Visualizzazione del codice di errore
Se si verifica un guasto nel sistema elettronico della bicicletta elettrica, il display mostrerà automaticamente un codice di errore, vedere l'Allegato 1 per una definizione dettagliata del codice di errore .

AVVISO: Quando viene visualizzato il codice di errore sul display, risolvere il problema in tempo, la bicicletta elettrica non sarà in grado di guidare normalmente una volta che si è verificato il problema.



Uso corretto del caricabatterie

· Le biciclette elettriche sono dotate di batterie speciali, che devono essere caricate tramite l'apposito caricabatterie fornito dalla nostra azienda. Prima della ricarica, la bicicletta elettrica deve spegnere l'alimentazione. Durante la ricarica, l'estremità di uscita del caricabatterie è collegata alla bicicletta elettrica, quindi l'altra estremità del caricabatterie è collegata all'alimentatore per la ricarica. L'indicatore rosso del caricabatterie si accende, indicando che la ricarica è in corso.



Smontaggio e montaggio della batteria

Smontaggio e montaggio della batteria: la bicicletta elettrica è dotata di batteria nascosta incorporata e lucchetto nascosto. Quando si estrae la batteria, piegare la bicicletta elettrica e aprire la serratura con la chiave per estrarla.

1. Aprire prima la fibbia di sicurezza, quindi aprire la fibbia pieghevole.

2. Inserire la chiave e girarla in senso orario per bloccare la batteria. Girare in senso antiorario per rimuovere la batteria.

3. Togli la chiave e togli la batteria.



Precauzioni per l'uso della batteria

· Sono necessarie circa 6 ore per caricare la batteria. Quando l'indicatore diventa verde, indica che è completamente carico. Spegnere prima l'alimentazione collegata al caricabatterie, rimuovere il caricabatterie e cercare di evitare la ricarica per un lungo periodo (evitare più di 12 ore)
· Durante la ricarica, il caricabatterie e la batteria non devono essere coperti con nulla per evitare pericoli causato dal surriscaldamento. Si consiglia di iniziare la ricarica quando la carica della batteria è inferiore al 20%. Quando si parcheggia per un lungo periodo, è necessario conservarlo al 50% della potenza e ricaricarlo una volta ogni due mesi.
· Se si avverte un odore particolare durante la ricarica, interrompere immediatamente la ricarica e inviarlo all'ufficio di manutenzione per la manutenzione.
· Durante la ricarica, non toccare la batteria o il caricabatterie ed è severamente vietato ai bambini toccare il caricabatterie.
· Tenere il caricabatterie o la batteria lontano da materiali infiammabili. Non caricare vicino a neonati e bambini. Non caricare a lungo in uno stato incustodito. Per la sicurezza tua e della tua famiglia, si consiglia di non caricare la mattina presto.
· Non utilizzare caricabatterie di altre marche, il caricabatterie è un circuito ad alta tensione, non smontare senza autorizzazione.

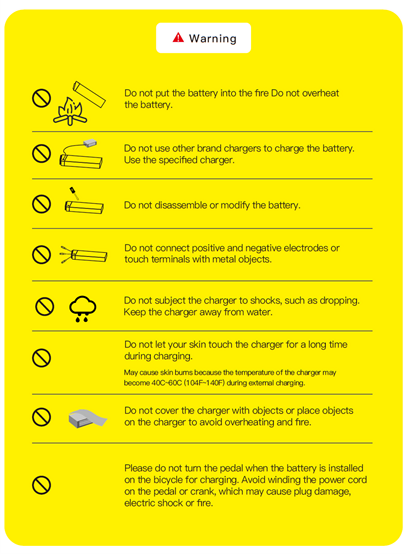

warning



Descrizione del consumo energetico

* La batteria deve essere completamente carica prima di viaggiare a lunga distanza. Le condizioni stradali accidentate e il terreno collinare consumeranno più energia.
* Trasportare più peso su una bicicletta elettrica consumerà più energia.
* Quando una bicicletta elettrica funziona a basse temperature, la sua autonomia sarà ridotta.
* Quando la batteria è spenta, la tua bici elettrica verrà utilizzata come una normale bici.



Descrizione modello

The key is opened, the instrument is opened, and the switch is twisted. The electric bicycle is driven by electricity.  La chiave viene aperta, lo strumento viene aperto e l'interruttore viene ruotato. La bicicletta elettrica è alimentata dall'elettricità.

La chiave è accesa e lo strumento è acceso. A questo punto, verrà avviata la modalità ausiliaria elettrica, che è guidata dalla manodopera e dall'energia elettrica.

Guidando una bicicletta elettrica, la bicicletta elettrica è guidata dalla forza lavoro.





· In modalità pedalata assistita, l'assistenza viene attivata quando il pedale viene premuto in avanti e viene interrotta quando il pedale viene arrestato. Quando freni, il sistema di servoassistenza si fermerà automaticamente, consentendo alla e-bike di rallentare e fermarsi. Quando l'e-bike raggiunge la velocità massima della marcia selezionata, il servosterzo si spegnerà. La chiave viene aperta, lo strumento viene aperto e l'interruttore viene ruotato. La bicicletta elettrica è alimentata dall'elettricità.

Descrizione del motore

Quando la bicicletta elettrica si avvia, la corrente in ingresso del motore di azionamento è elevata e il motore emetterà un certo rumore per superare la resistenza e raggiungere la velocità. È il suono dell'attrito della coppia attuale e della forza magnetica, che è un fenomeno normale. Se si aumenta la corrente di avviamento della bicicletta elettrica, tutti i rumori saranno più evidenti. Questo è un fenomeno normale e non influisce sull'uso della bicicletta elettrica. (Nota: quando la bicicletta elettrica si avvia, può essere accelerata lentamente durante l'accelerazione. In questo momento, la corrente di avviamento non sarà troppo elevata e il rumore della ruota motrice sarà relativamente piccolo. Allo stesso tempo, ciò gioverà alla durata della batteria).



Servizio post-vendita



Nome della garanzia



Termine del servizio



Copertura della garanzia (eccetto fattori umani)





Batteria





12 mesi

La capacità ispezionata è inferiore a 2/3 della capacità specificata o del problema di qualità ispezionato

Motore

12 mesi









Errore di prestazioni

Controllore

12 mesi

Strumento

12 mesi

Caricabatterie

180 giorni



Cornice



12 mesi



Dissaldatura, frattura del materiale



Forcella anteriore



180 giorni



Errore di prestazioni



Non coperto da garanzia

  • Il periodo di garanzia è scaduto.
  • L'affitto commerciale non è garantito.
  • I regali non sono coperti dalla garanzia.
  • Danni causati da modifica, smontaggio e sostituzione non autorizzati di accessori.
  • Nessuna garanzia per danni alle parti causati da uso improprio o incidente, lesioni, afflusso di acqua o utilizzo sovraccarico da parte degli utenti.
  • A causa della modifica del lotto di fabbrica o di parti aggiornate delle biciclette elettriche, non è previsto alcun preavviso.
